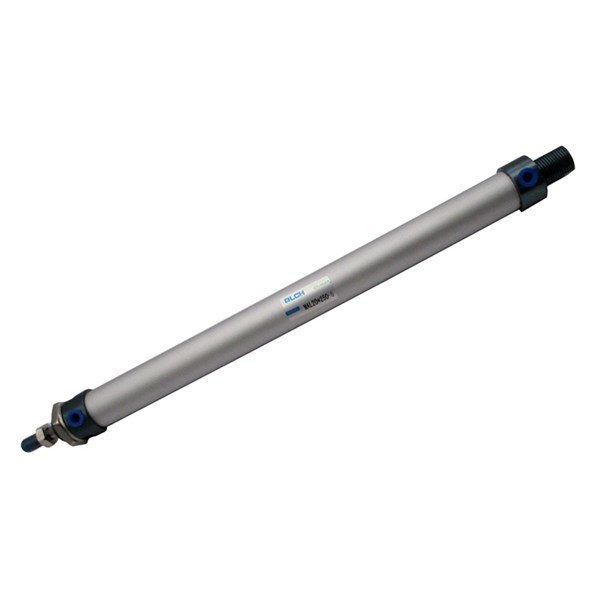

سیلندر بالای سر و ته زن HM

عملکرد: در این حالت، سیلندر پنوماتیک نیروی لازم برای حرکت تیغه‌های برش به سمت جلو (اعمال فشار روی لبه) را فراهم می‌کند. پس از انجام برش، فنر داخلی تعبیه شده در سیلندر، پیستون و در نتیجه تیغه‌ها را به موقعیت اولیه بازمی‌گرداند. بنابراین، هوای فشرده فقط برای حرکت در یک جهت (حرکت برشی) استفاده می‌شود.

موقعیت: بالای مجموعه تیغه‌های سر و ته زن.

نوع: سیلندر پنوماتیک یک‌طرفه با فنر داخلی (Spring Return).

مشخصات فنی معمول:

کورس حرکتی: کافی برای جابجایی کامل مجموعه تیغه، مثلاً ۱۰ تا ۲۰ میلی‌متر.

جنس بدنه: آلومینیوم آنودایز شده.

فشار کاری: معمولاً در محدوده ۶ تا ۸ بار.

اتصالات: رزوه استاندارد هوا (مثلاً ۱/۸ اینچ یا M5).
