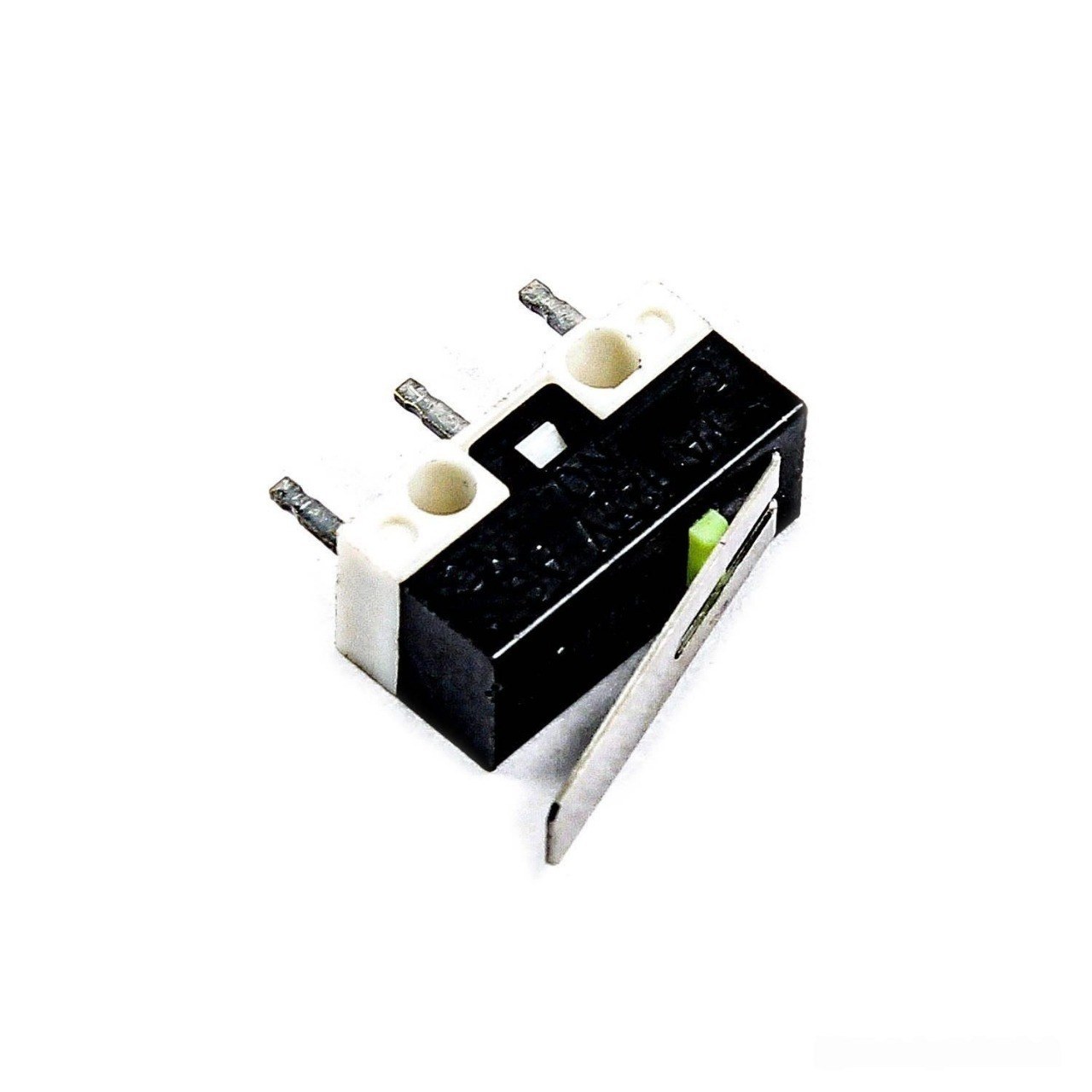

میکروسوئیچ HM605

انواع و کاربردهای میکروسوئیچ در دستگاه لبه‌چسبان:

1. میکروسوئیچ‌های تشخیص موقعیت قطعه (Part Presence Switches):

• کاربرد: اطمینان از حضور قطعه در محل صحیح قبل از شروع فرآیند چسب‌گذاری، برش یا سایر عملیات.

• نحوه کار: اهرم میکروسوئیچ توسط قطعه فشرده می‌شود؛ اگر قطعه نباشد، مدار باز یا بسته شده و به PLC سیگنال می‌دهد.

• ویژگی‌ها: نصب در ورودی دستگاه، تحریک توسط اهرم بلند یا غلطکی.

2. میکروسوئیچ‌های پایان حرکت (Limit Switches):

• کاربرد: مشخص کردن انتهای مسیر حرکت یک قسمت متحرک (مثلاً اره، هد چسب، یا موقعیت بازوی دستگاه).

• نحوه کار: وقتی قسمت متحرک به انتهای مسیر خود می‌رسد، اهرم میکروسوئیچ را فعال می‌کند و سیگنال توقف یا تغییر وضعیت به PLC ارسال می‌شود.

• ویژگی‌ها: نصب در مسیر حرکت قسمت‌های متحرک، طراحی مقاوم در برابر ضربه.

3. میکروسوئیچ‌های ایمنی (Safety Switches):

• کاربرد: متصل به درب‌های محافظ دستگاه. در صورت باز شدن درب، دستگاه فوراً متوقف می‌شود.

• نحوه کار: درب محافظ، اهرم میکروسوئیچ را در حالت عادی فعال نگه می‌دارد؛ با باز شدن درب، اهرم آزاد شده و مدار ایمنی قطع می‌شود.

• ویژگی‌ها: طراحی شده برای قطع سریع مدار اصلی، اغلب با قابلیت قفل شدن (interlock) برای اطمینان.

4. میکروسوئیچ‌های تشخیص وضعیت (Position Switches):

• کاربرد: مشخص کردن وضعیت دقیق یک مکانیزم، مانند وضعیت بالا/پایین بودن هد چسب، یا حالت باز/بسته بودن گیره‌ها.

• نحوه کار: با حرکت مکانیزم، اهرم میکروسوئیچ در نقاط کلیدی فعال می‌شود.

• ویژگی‌ها: دقت بالا در تشخیص موقعیت، معمولاً دارای کنتاکت‌های NO (Normally Open) و NC (Normally Closed).

مشخصات فنی کلی میکروسوئیچ‌ها:

• نوع تحریک: اهرمی، غلتکی، فشاری، اهرم با غلتک فنری.
• جریان و ولتاژ نامی: بسته به نوع مدار (DC یا AC) و توان مصرفی دستگاه، انتخاب می‌شود (مثلاً 5A, 10A, 250VAC).
• نوع کنتاکت: NO (Normally Open)، NC (Normally Closed)، یا COM (Common) برای سوئیچ‌های چندحالته.
• عمر مکانیکی و الکتریکی: تعداد دفعات باز و بسته شدن سوئیچ قبل از خرابی.
• مقاومت در برابر شرایط محیطی: درجه حفاظت (IP rating) در برابر گرد و غبار و رطوبت، و تحمل دما.
• برندهای معروف: Honeywell, Omron, Euchner, Siemens از جمله برندهایی هستند که در صنعت استفاده می‌شوند.
