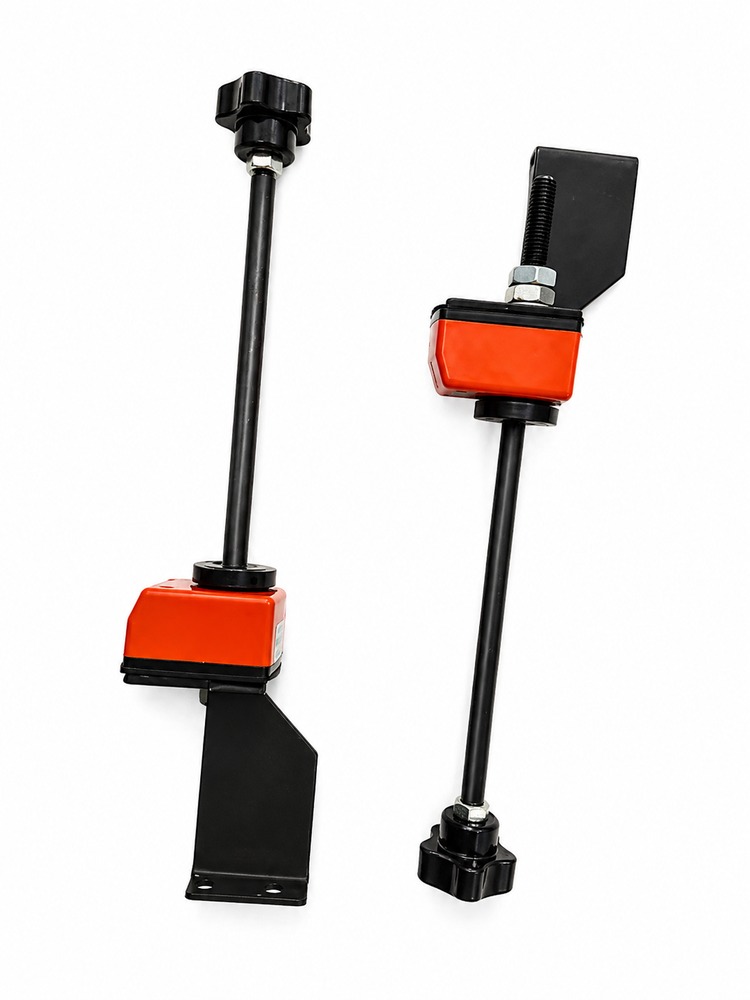

اهرم تنظیم فرز کارگاهی

نقش و عملکرد

این اهرم/پیچ به اپراتور اجازه می‌دهد تا ارتفاع تیغه‌های فرز را نسبت به لبه قطعه کار تنظیم کند. تنظیم دقیق ارتفاع بسیار مهم است زیرا:

1. کیفیت پرداخت لبه: اگر فرز خیلی پایین باشد، ممکن است بیش از حد از قطعه کار یا لبه نوار را بتراشد و باعث لب‌پر شدن یا ظاهر ناپسند شود. اگر خیلی بالا باشد، لایه کافی از لبه را برنمی‌دارد و چسباندن نوار به درستی انجام نمی‌شود یا ظاهر لبه خوب نخواهد بود.
2. برداشت یکنواخت: اطمینان حاصل می‌کند که تمام سطح لبه به صورت یکنواخت تراشیده و آماده‌سازی می‌شود.
3. هماهنگی با سایر واحدها: در دستگاه‌های لبه چسبان پیشرفته، تنظیم دقیق فرز به هماهنگی با واحد برداشت نوار (Trimming) و پولیش (Buffing) کمک می‌کند.

مکانیزم کار

معمولاً این اهرم‌ها یا پیچ‌ها به صورت زیر عمل می‌کنند:

• پیچ‌های تنظیم دستی: اپراتور با چرخاندن پیچ (معمولاً همراه با یک صفحه مدرج یا درجه‌بندی شده) ارتفاع فرز را به صورت دستی تنظیم می‌کند. این پیچ‌ها ممکن است به یک مکانیزم بالابرنده (مانند سیستم اسکرو یا مکانیزم اهرمی) متصل باشند که کل واحد فرز را بالا و پایین می‌برد.
• اهرم‌های سریع (Quick Release Levers): برخی دستگاه‌ها دارای اهرم‌هایی هستند که با آزاد کردن آن‌ها، می‌توان واحد فرز را به صورت دستی در ارتفاع تقریبی تنظیم کرد و سپس با سفت کردن اهرم، آن را در موقعیت دلخواه ثابت نگه داشت. تنظیم دقیق نهایی معمولاً با یک پیچ انجام می‌شود.
• تنظیم از طریق پنل کنترل (در دستگاه‌های CNC): در دستگاه‌های بسیار پیشرفته و CNC، این تنظیمات ممکن است به صورت الکترونیکی و از طریق پنل کنترل انجام شود، اما مکانیزم فیزیکی زیربنایی همچنان بر اساس حرکت خطی است.

ویژگی‌های مهم

• دقت تنظیم: توانایی تنظیم در حد دهم یا صدم میلی‌متر.
• مدرج بودن: داشتن درجه‌بندی روی پیچ یا اهرم برای تنظیم مجدد دقیق.
• سهولت استفاده: دسترسی آسان اپراتور به اهرم/پیچ.
• قفل‌شوندگی: قابلیت قفل شدن در موقعیت تنظیم شده برای جلوگیری از حرکت ناخواسته در حین کار.
• مقاومت: ساخته شده از مواد مقاوم برای تحمل تنش‌ها و استفاده مکرر.
